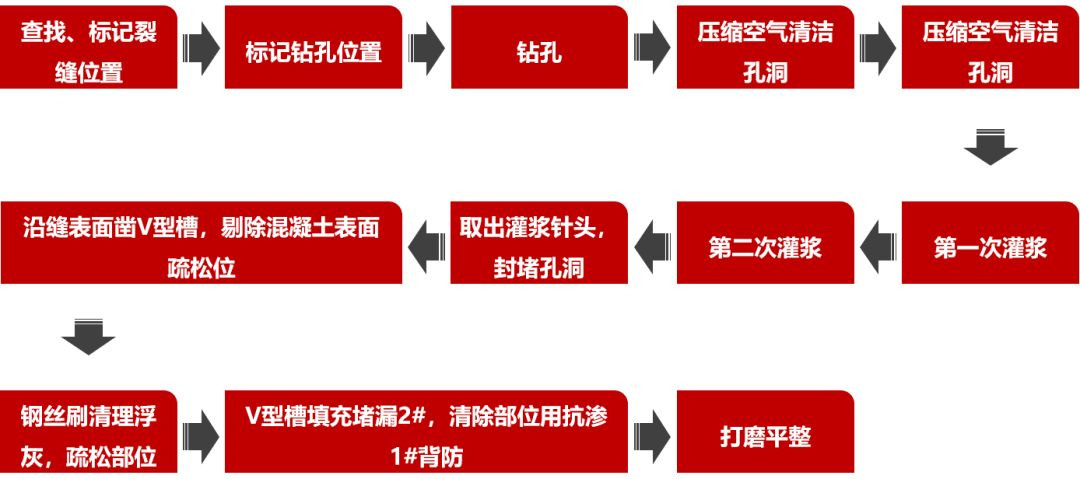

一、工艺图
二、历程详解

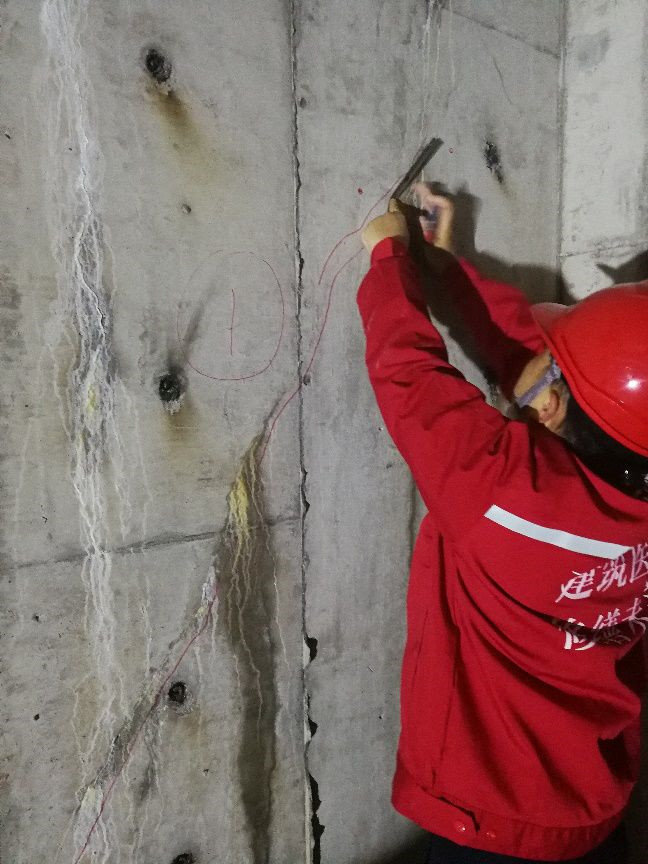

查找、标记裂痕位置
裂痕是外在的体现形式 。查找、标记裂痕时应该在混凝土外貌 。即若是有饰面层、腻子层等滋扰层时，应该先期扫除 。
标记钻孔位置

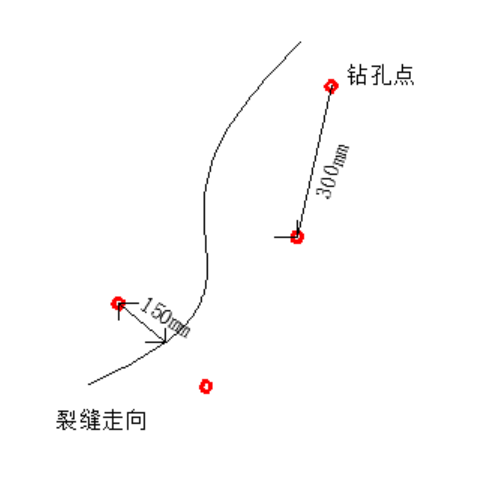

混凝土裂痕钻孔位置示意图

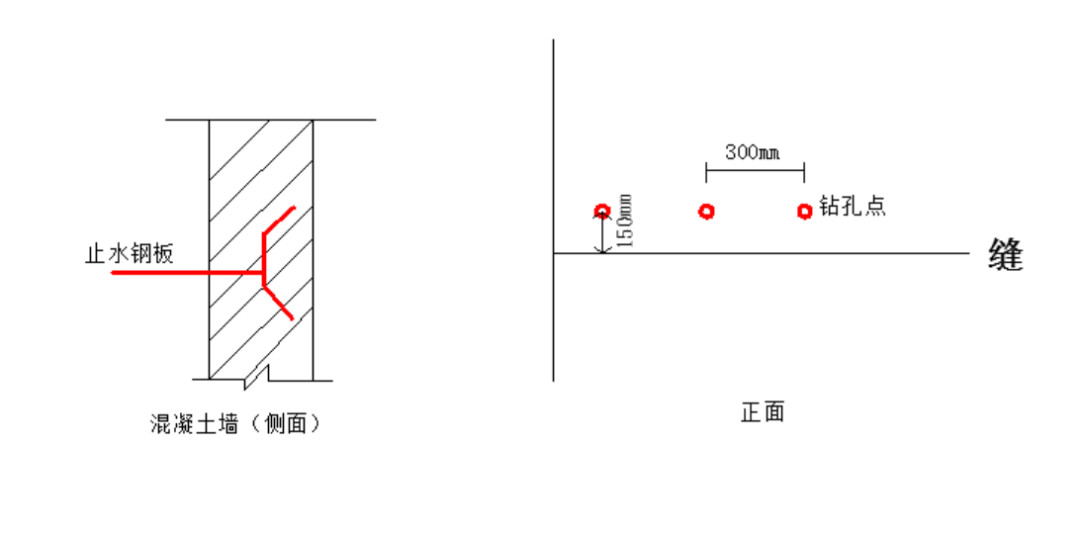

止水钢板引发的裂痕钻孔示意图
钻孔的位置宜漫衍在裂痕两侧 �？拙嗔押�15cm，孔之间距离30cm，呈梅花状交织排布 。针对差别的裂痕接纳差别的位置钻孔 。混凝土裂痕，两侧钻孔；有止水钢板的施工缝，单侧钻孔 。
钻孔

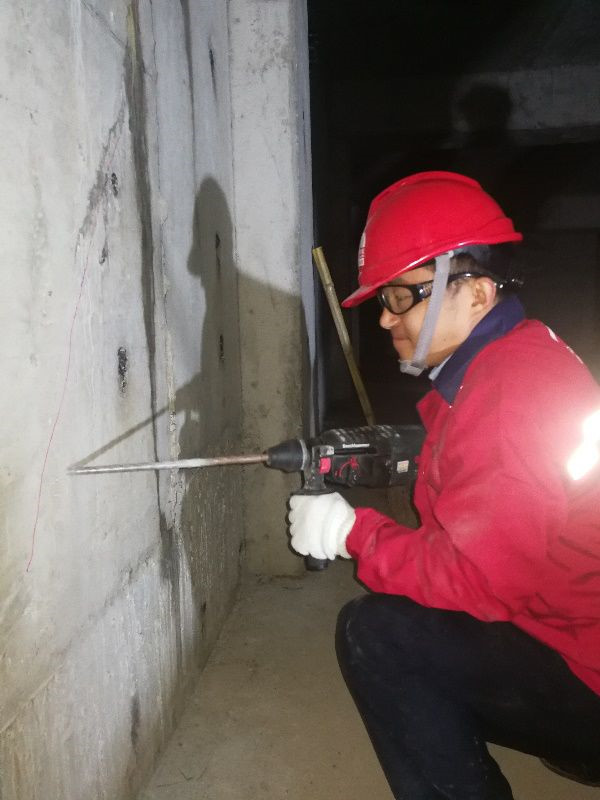

钻孔作业
在标记的位置钻孔 。钻孔的偏向，朝向裂痕，笔直混凝土外貌45°倾斜交织钻孔 。钻孔用钻头直径宜为14mm（凭证灌浆针头直径调解） 。钻孔深度混凝土厚度 1/2 至 2/3 处 。
压缩空气清洁孔洞

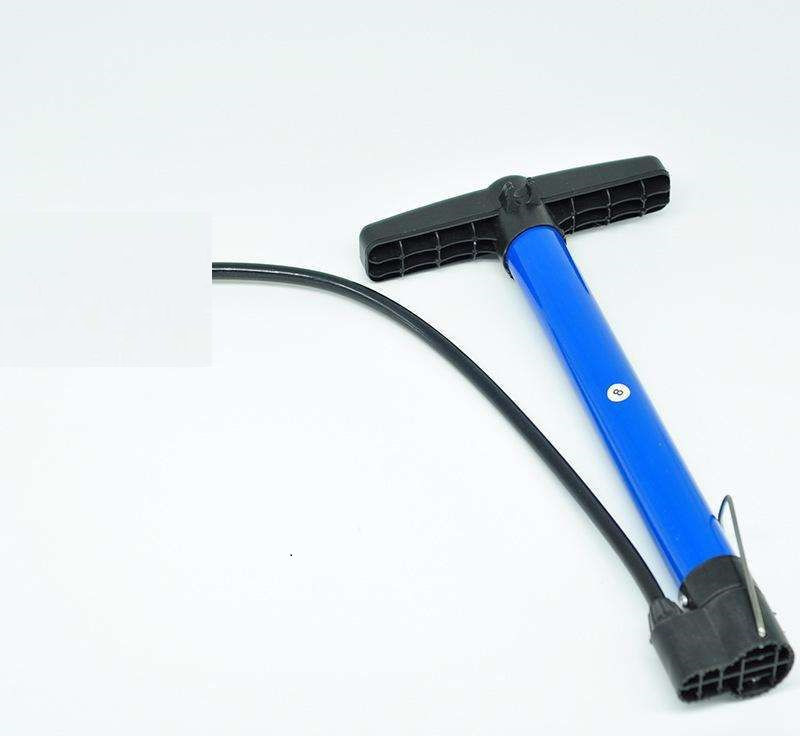

改装后的打气筒
清洁作业
钻孔历程中，难免在孔洞中留有浮灰 。浮灰会影响灌浆质料与下层混凝土的粘结强度，以是必需扫除 。使用压缩空气清洁孔洞 。最简朴的步伐是用打气筒（去除夹口）直接打气整理 。
装置灌浆针头

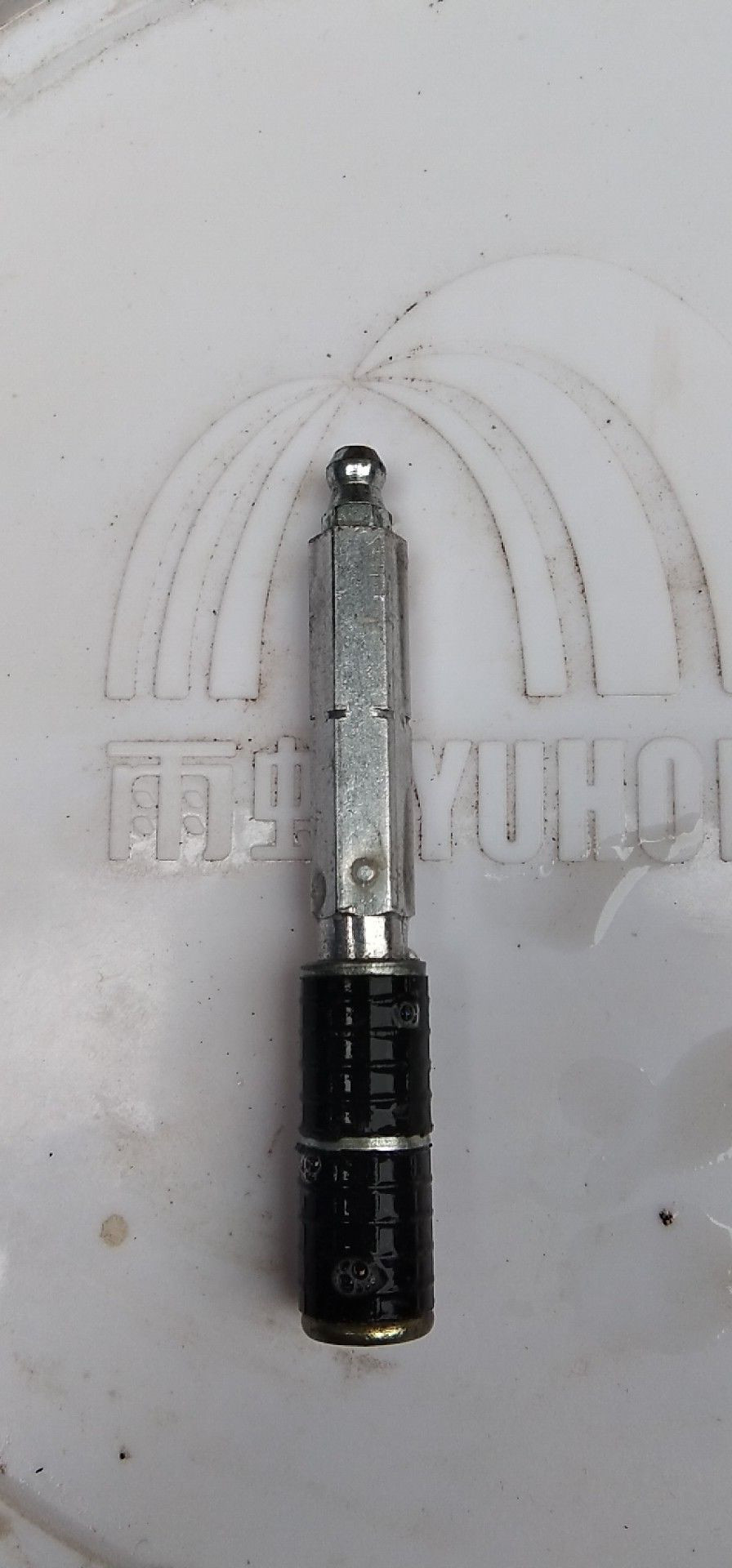

灌浆针头
装置针头作业

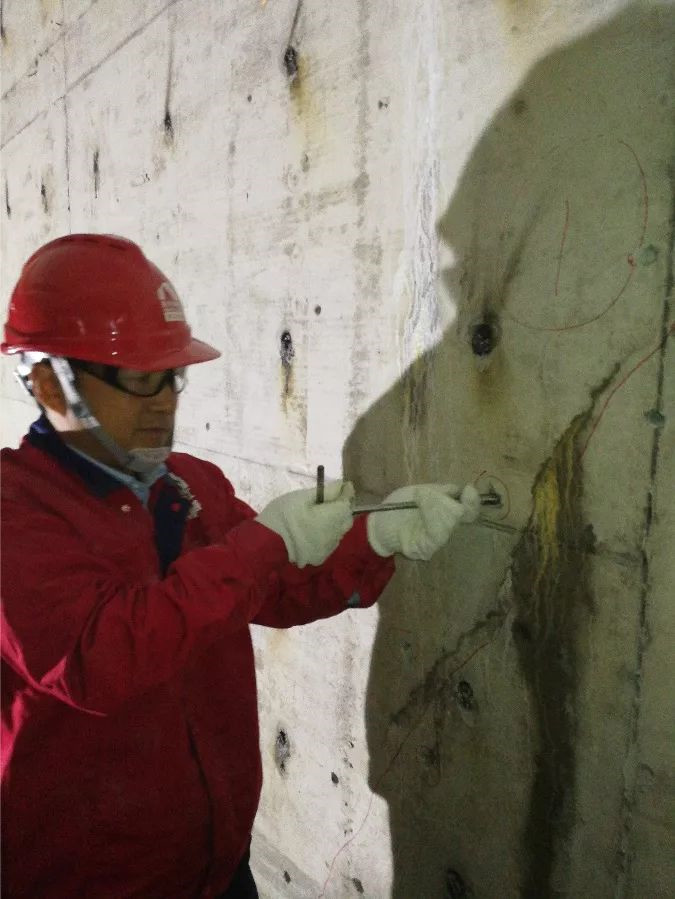

装置灌浆针头 。用手塞入孔洞，然后用套筒扳手拧紧 。
第一次灌浆

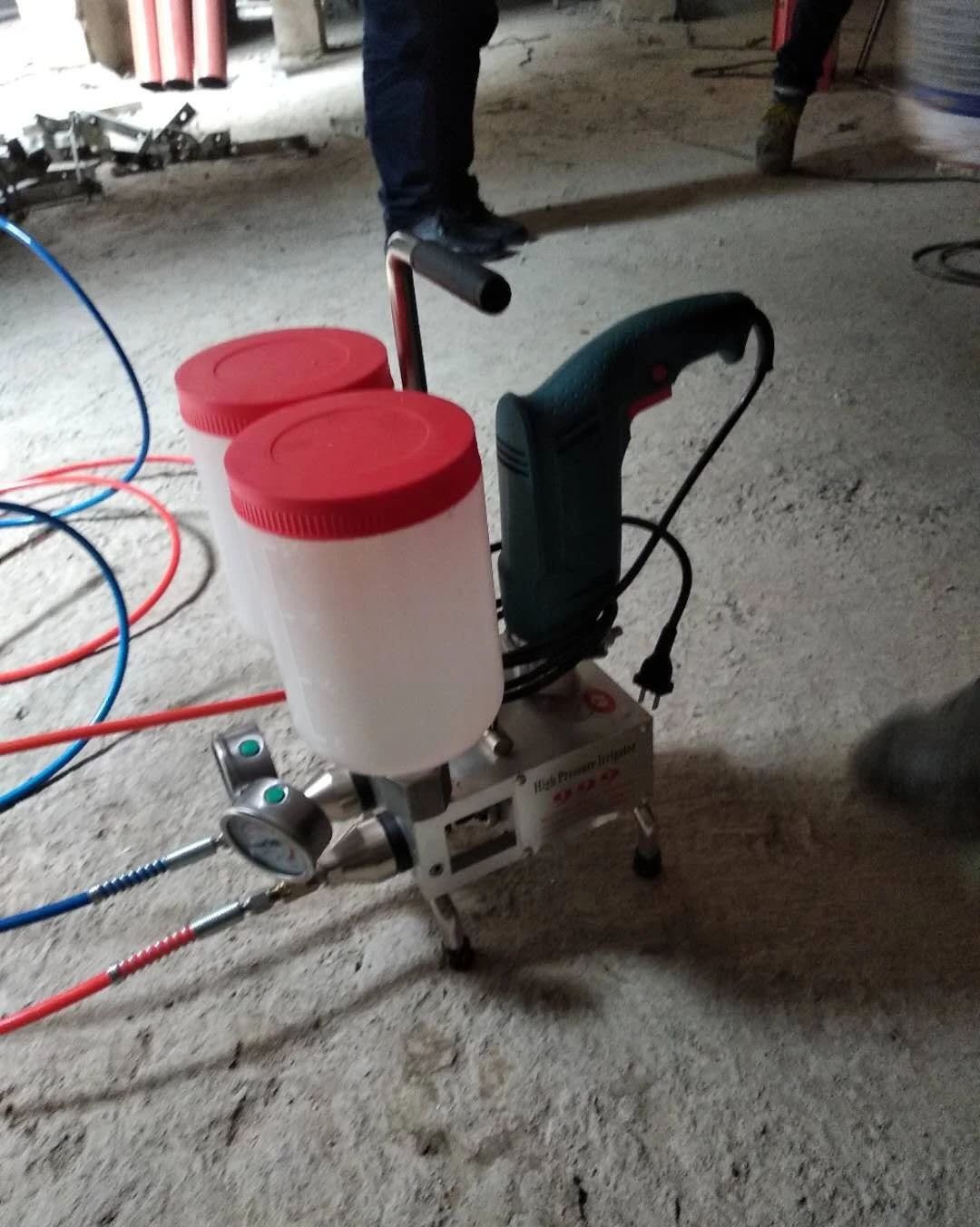

灌浆机

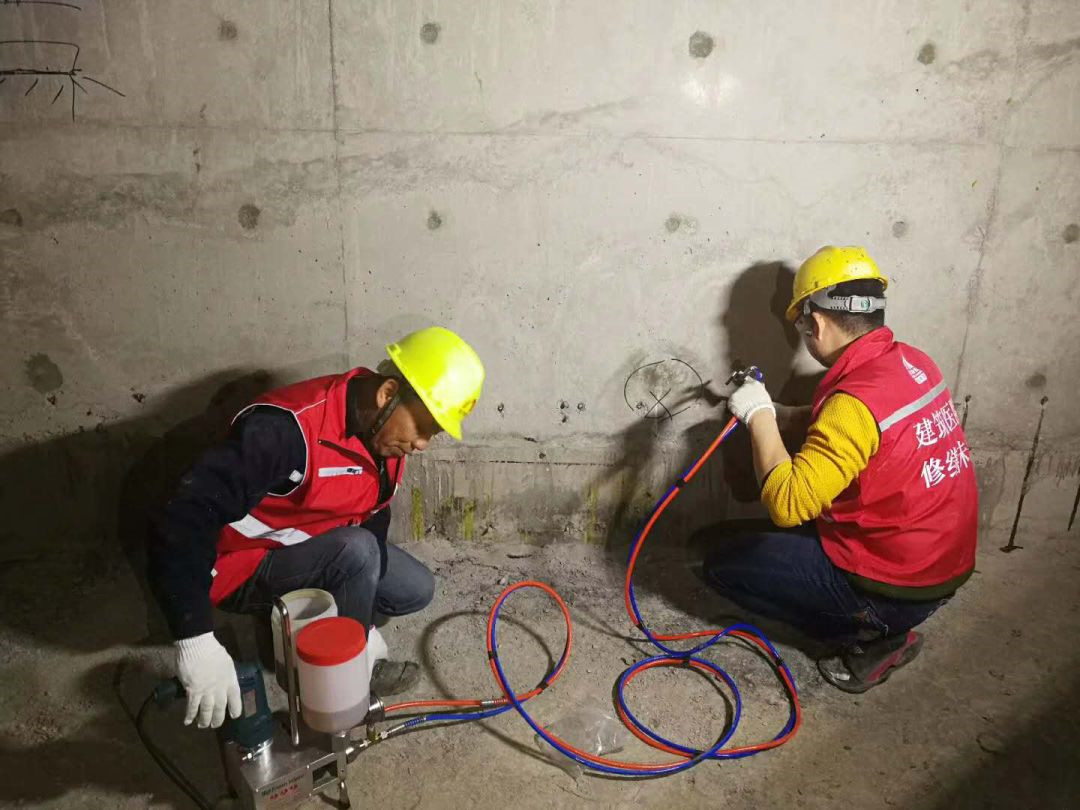

灌浆作业

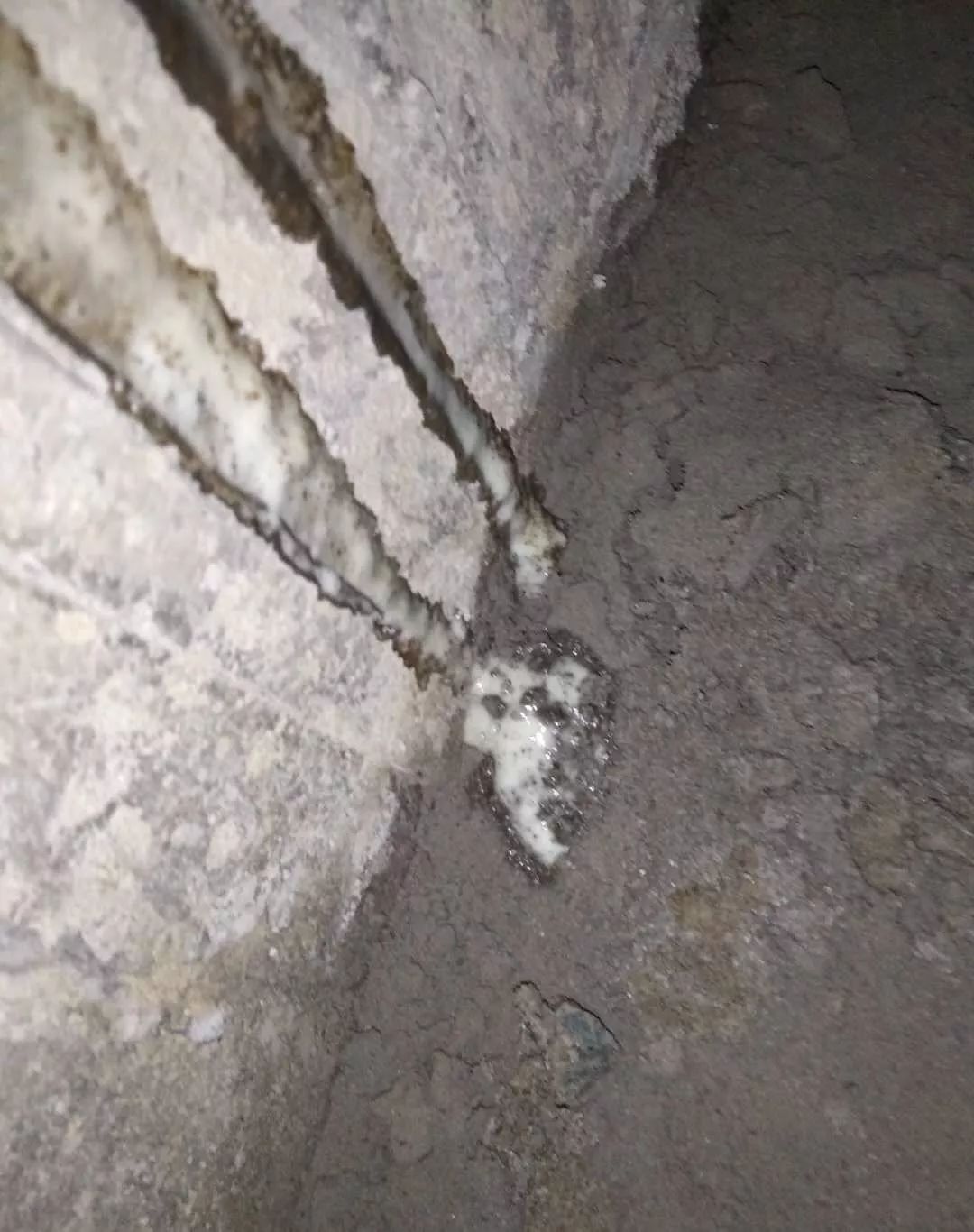

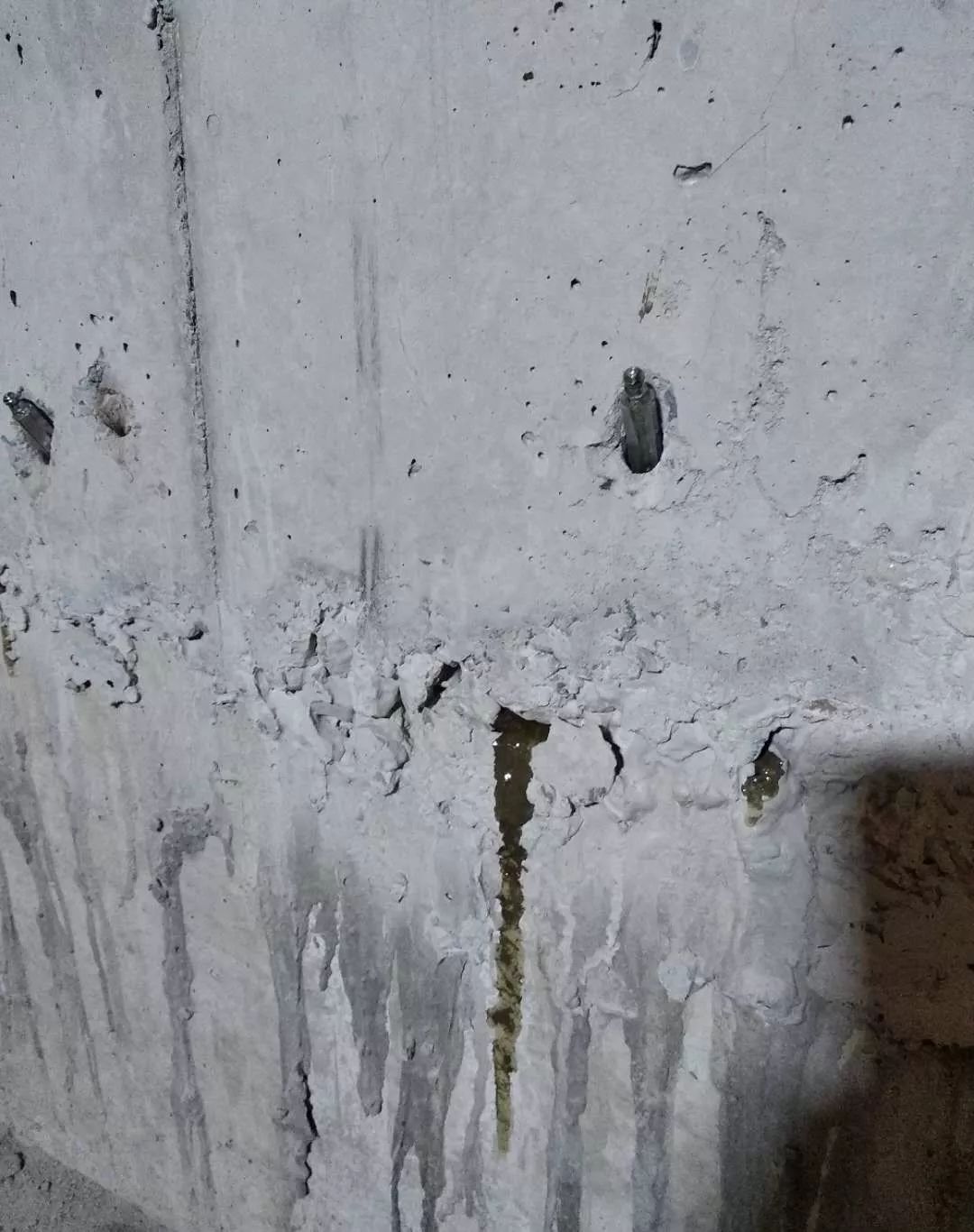

第一次灌浆效果
灌浆接纳的是CG-P105 。这款质料，遇水发泡，不遇水自固化密实 。
由于灌浆料粘度较大，灌浆机械宜接纳斗式灌浆机，而非吸管式 。不然容易由于粘度大，吸不动 。双液或单液灌浆机的选择，随机而定 。由于固化时间的问题，推荐使用双液灌浆机 。加料利便，阻止由于突发情形，造成搅拌好的灌浆料报废 。
双液灌浆机灌浆作业时，需要关注白料黑料的配比 。由于自重和粘度差别，黑料的下料速率相对较慢，在液面高度控制上应当适当区别 。
灌浆作业，速率宜慢 。每次开动灌浆机开关，3秒左右就应该停下 。然后多次重复，直到有浆料从裂痕中溢出 。需要说明的是，灌浆的目的是让灌浆料流动渗透到裂痕处填塞，而非从灌浆孔溢出 。以是灌浆速率要慢，要有中止（给浆料有渗透的时间），每次压力不宜加的过大 。灌浆压力宜控制在 0.15-0.2Mpa 。
第二次灌浆

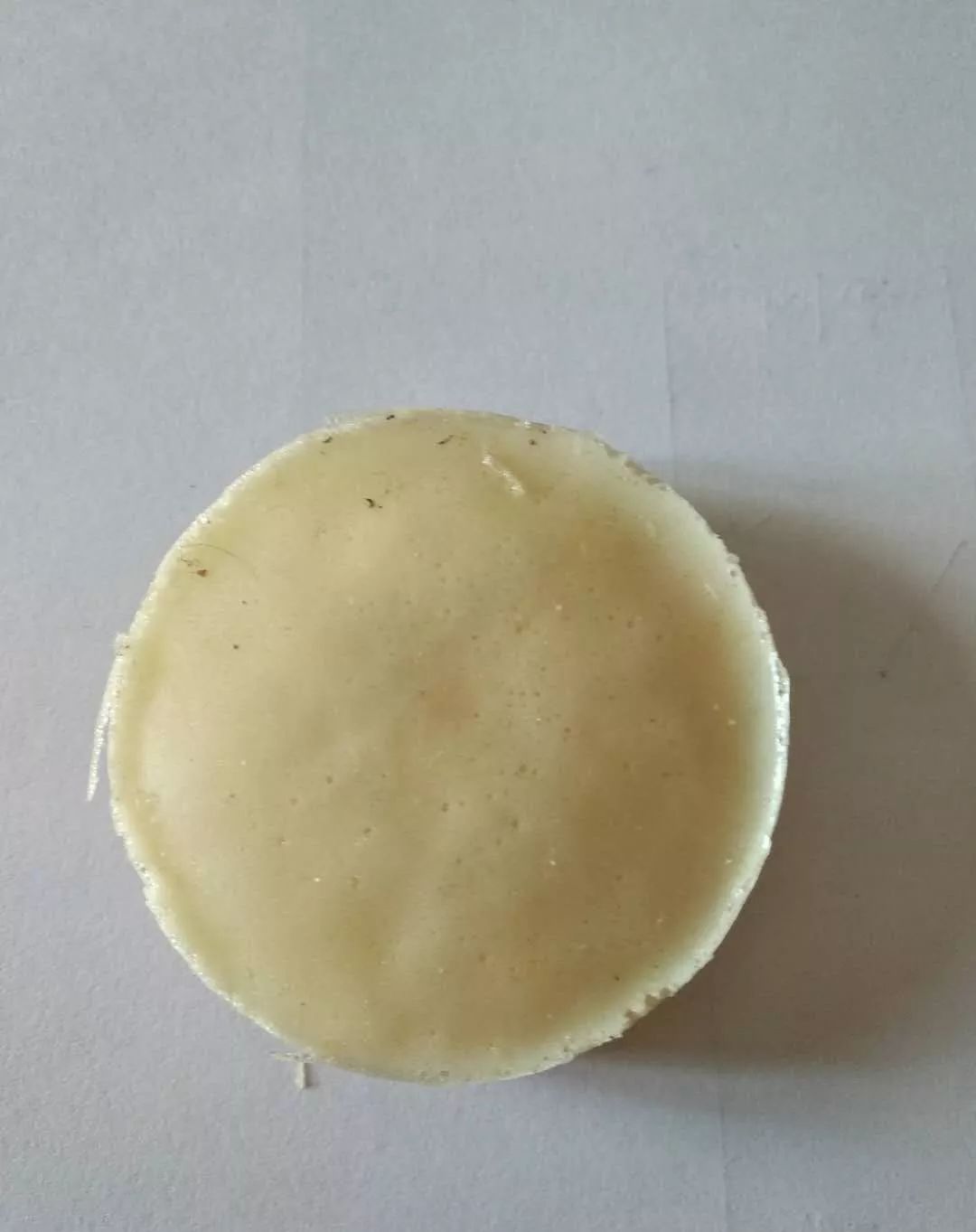

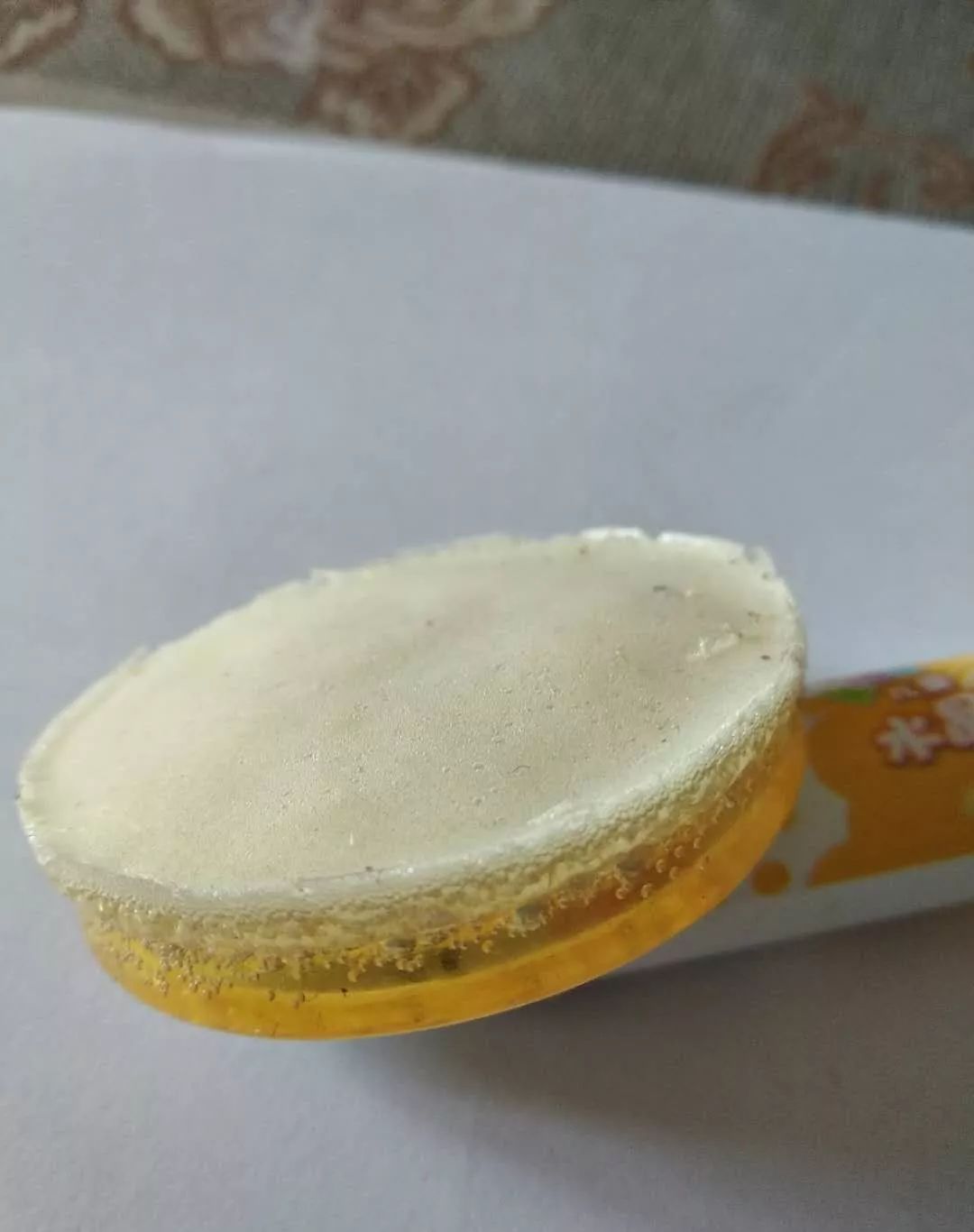

CG-P105固化后正面
（与空气接触）

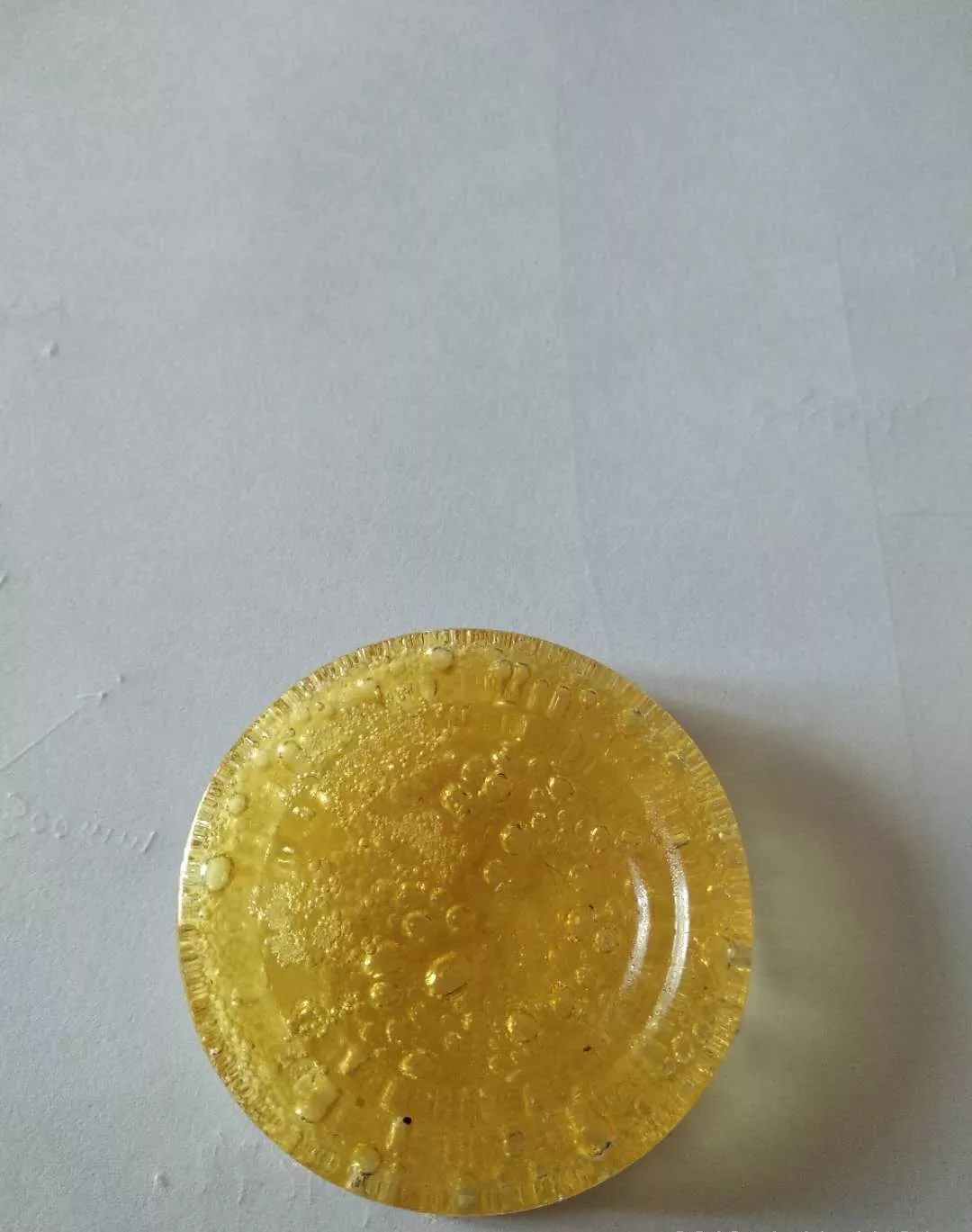

CG-P105固化后背面
（不与空气接触）
CG-P105固化后
CG-P105灌注
CG-P105 遇水发泡
不遇水自固化密实

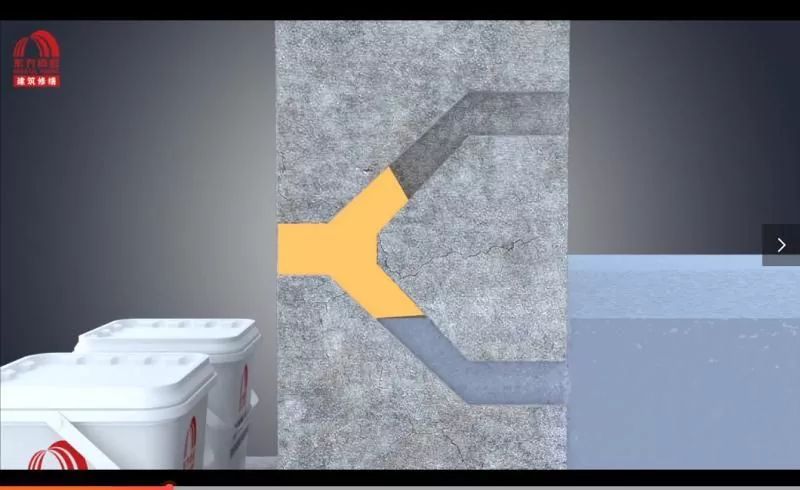

第二次灌注，填充第一次发泡部分，自固化密实
CG-P105遇水发泡，不遇水自固化密实 。遇水发泡后，泡棉较软，内部空腔结构多，空腔壁薄 。第二次灌浆将空腔结构所有填充，实现灌浆类在裂痕内不接触水的全笼罩，所有自固化密实 。
第二次灌浆的时间宜在第一次灌浆后15-20分钟后举行 。若是第一次灌浆，裂痕内部没有水，没有在外貌发泡，则不需要举行第二次灌浆 。
现场取样，在塑料杯中固化 。由于外貌和空气接触，空气中湿度较大，在表层形成了发泡；在不接触空气的背面，形成了自密实固化 。
取出灌浆针头，封堵洞口

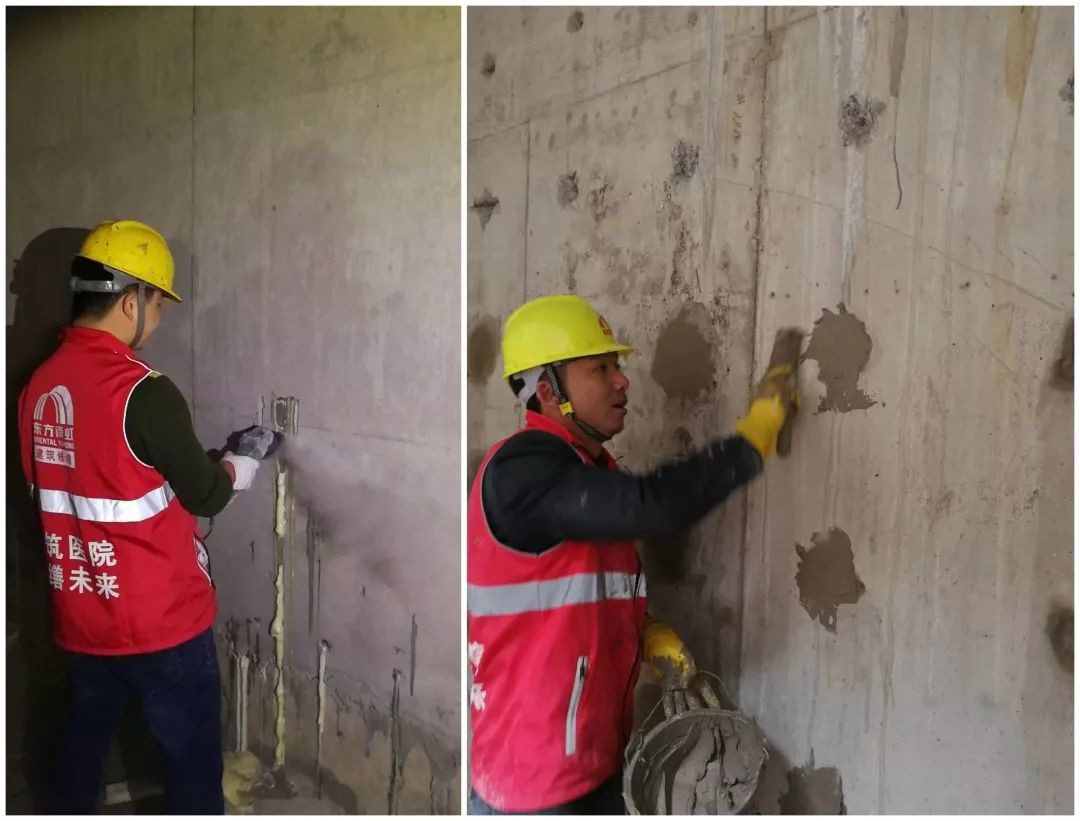

取灌浆针头、封堵洞口作业
灌浆针头需要取出，用堵漏2#举行孔洞封堵 。灌浆针头为铝制品 。若是残留在墙体内部，由于其和混凝土的热胀冷缩系数差别，未来容易在针头针头周边由于温度应力形成裂痕 。
沿缝外貌凿V型槽，剔除混凝土外貌松散部位

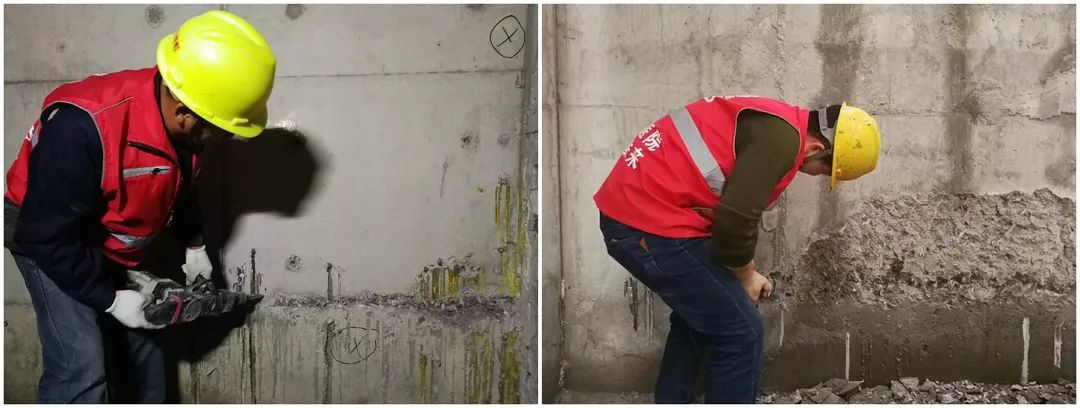

凿槽、剔除作业
裂痕经由之前的多次维修容易在外貌形成松散结构，或者由于混凝土密实度较差，表层松散 。需要沿缝外貌凿V型槽，深度3-4cm 。剔除混凝土外貌松散结构 。
钢丝刷整理浮灰，松散部位

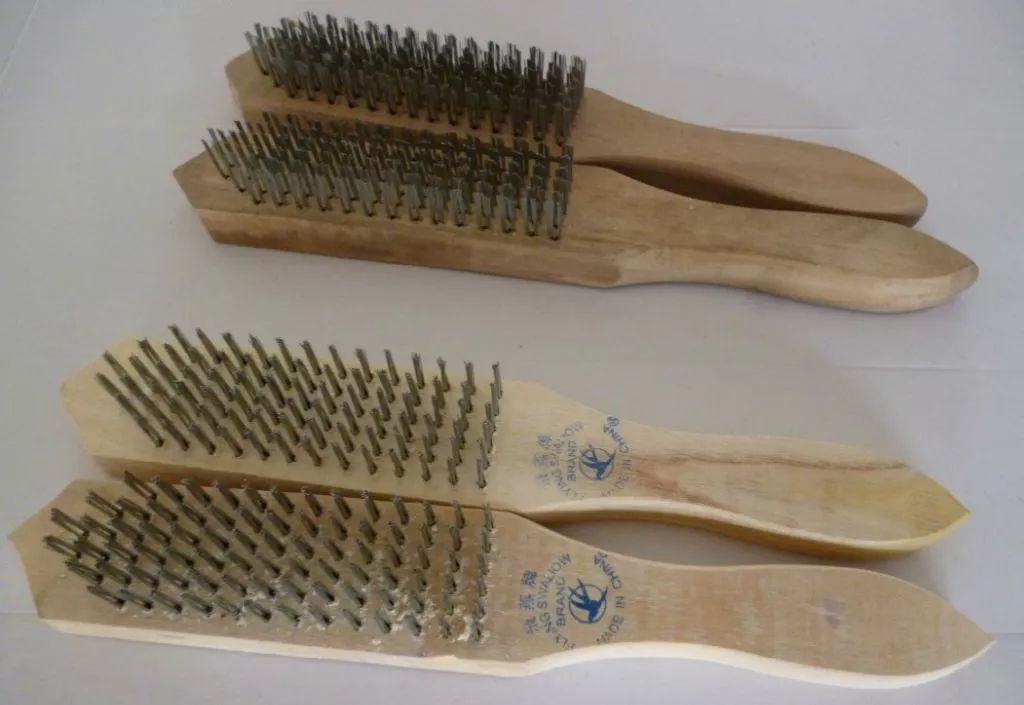

钢丝刷
刷、剔出作业
由于凿槽、剔除作业，混凝土表层可能有松动，需要用钢丝刷整理 。
V型槽填充堵漏2#，扫除部位用抗渗1#背防

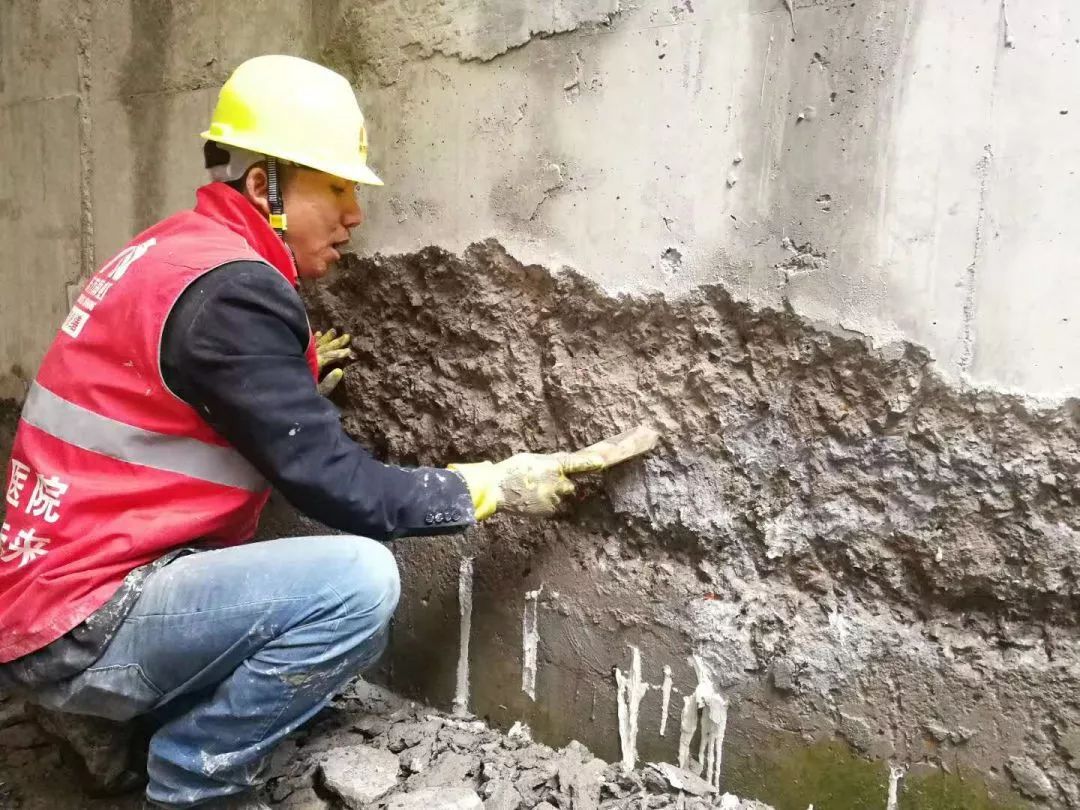

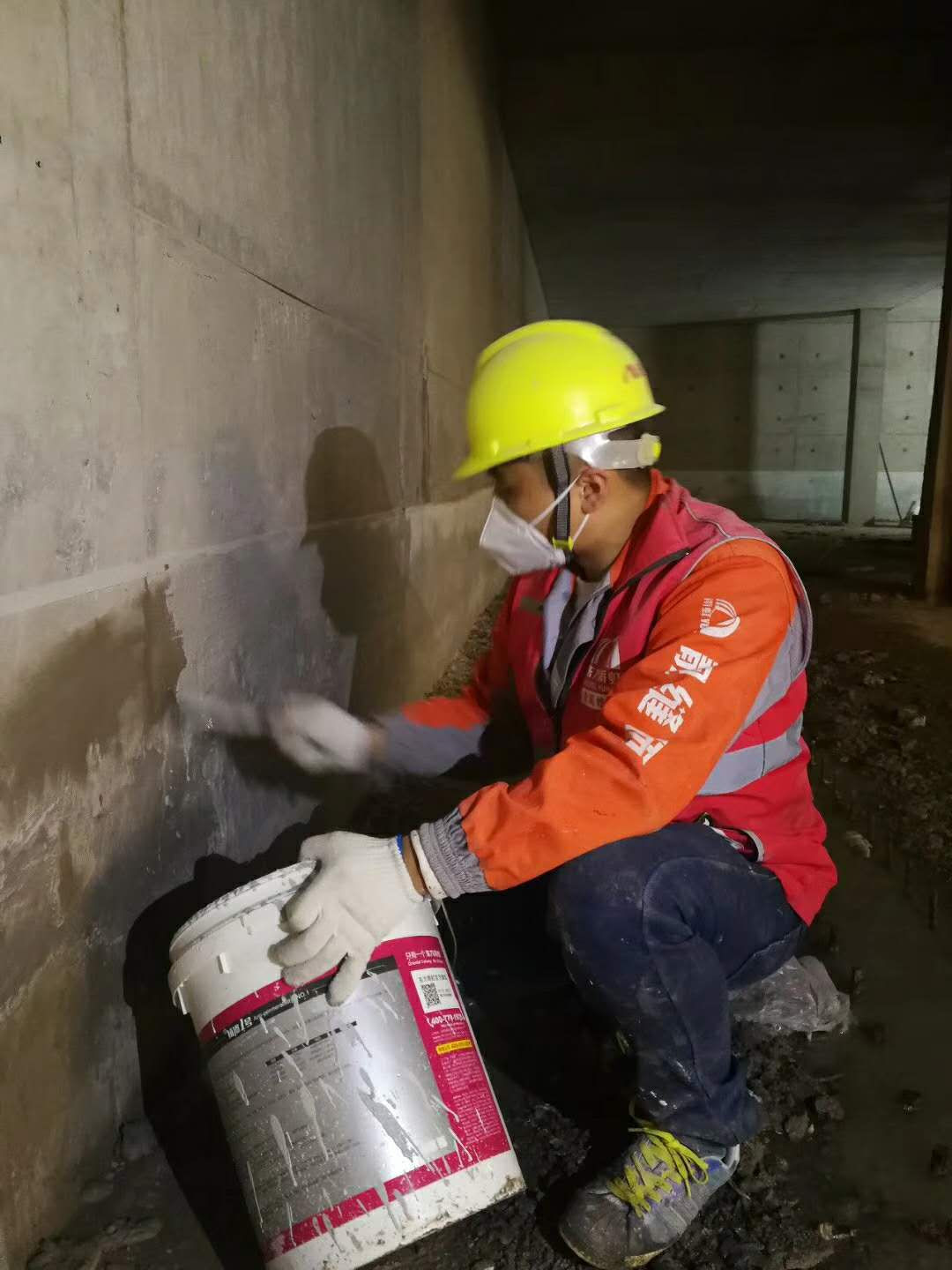

背防作业
接纳凝聚时间较长的堵漏2#举行封堵作业 。阻止由于凝聚速度过快，造成裂痕的爆发 。扫除部位用抗渗1#做整体背防，恢复混凝土的设计强度 。
打磨平整
施工完成后的作业面
背防作业之后，待抗渗1#完全起强度后，需要打磨作业，恢复外貌的平整度，为后续的饰面处置惩罚做好准备 。
扫描关注
东方顺盈娱乐官方微信
随时相识最新资讯
扫描阅读
东方顺盈娱乐电子月刊
